1、資源豐富
2、支持16路1080P@30FPS解碼
3、支持高清輸出接口1*HDMI、1*BT.1120
產品介紹
1、產品簡介
Hi3536V100核心板是常州海圖信息科技股份有限公司推出的一款以華為海思 Hi3536V100 處理器為核心的通用產品，其豐富的設計資源、穩定的產品性能、強力的設計支持，為客戶二次開發快速轉化產品提供強有力的技術保障。Hi3536V100核心板集多種優勢于一身，強勁的處理器性能視頻編解碼引擎提供了強悍的視頻處理和解碼能力。
2、性能及應用介紹
Hi3536V100核心板支持1個HDMI 2.0 超高清輸出接口，輸出3840 x2160@60fps、支持1個VGA高清輸出接口，輸出2560 x1600@60fps支持1個BT.1120高清輸出接口，可通過任意高清接口（HDMI、VGA、BT.1120)輸出，在DDR模式下可輸出3840 x2160@30fps。核心板提供10/100/1000M 以太網口、USB Host、HDMI、USB3.0、SATA、M-SATA、RTC等接口的擴展。
產品規格
1、機械尺寸

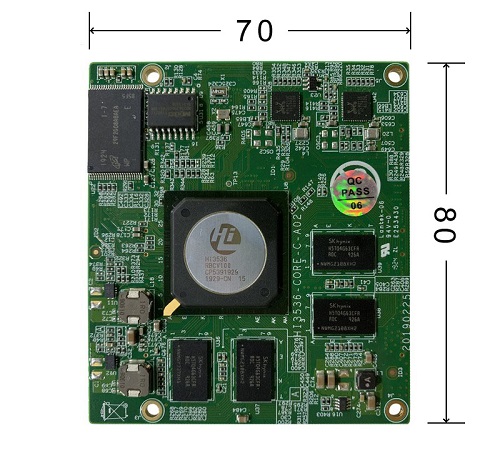

Hi3536V100核心板 機械尺寸圖

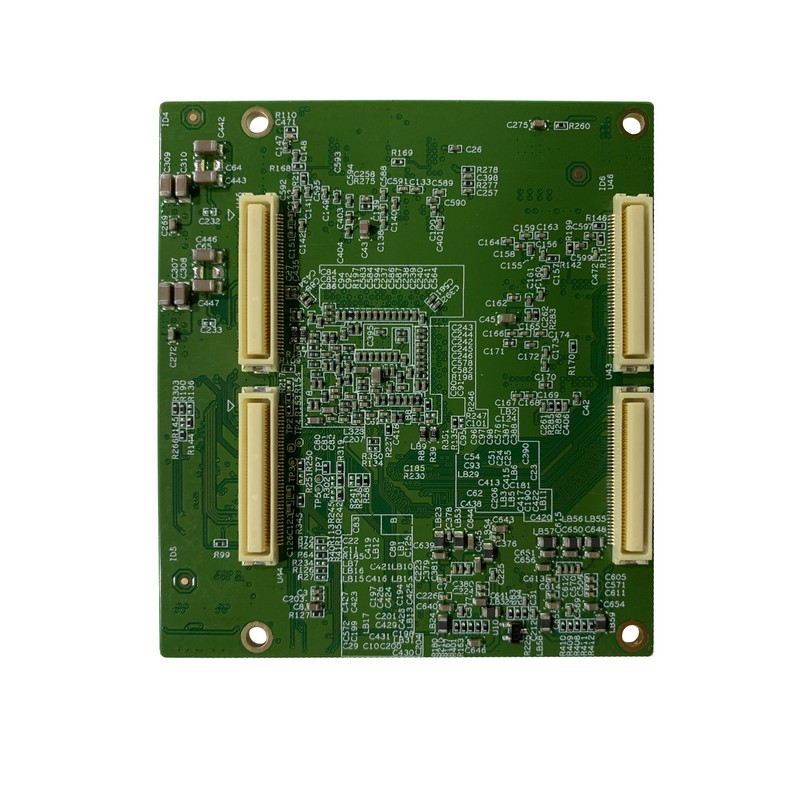

連接器型號（核心板） | DF17_30_080DS_05V_57 |
連接器型號（配套底板） | DF17_30_080DS_05V_57 |
引腳間距 | 0.5mm |
引腳數量 | 320 |
2、硬件規格參數
項目 | 類型 | 型號參數 | 說明 | |
核心配置 | CPU | Hi3536RBCV100 | MPU | A17 四核 1.4GHz |
存儲 | 內存 | DDR4 | DDR*4 512MB*4 | |
存儲 | FLASH | SPI NOR 32MB NAND 256MB | ||
連接器 | BTB連接器 | 間距0.5mm，320Pin | ||
引腳功能 | 視頻輸出 | 2 | HDMI2.0*1(板載)+BT1120*1 | |
音頻 | 1 | I2S數字接口 | ||
以太網 | 1 | 千兆(板載) | ||
I2C | 1 | |||
UART | 5 | Uart0為系統debug接口 | ||
USB3.0 | 1 | |||
GPIO | 若干 | 復用IO | ||
SATA | 3 | SATA3.0 (板載) | ||
M-SATA | 1 | |||
RTC | 1 | 需要給VBAT供電 | ||
其它IO | 5 | CPU硬件相關配置IO | ||
工作環境 | 操作溫度：0℃～＋70℃；濕度:RH40%～RH90%（不結露） | |||
3、軟件規格參數
Linux |
Uboot | 版本 | U-Boot 2010.06 |
啟動方式 | 支持從SPI nand 啟動 | ||
燒錄方式 | 調試串口 | ||
Kernel | 版本 | linux 3.10 | |
支持的文件系統 | nfs/yaffs2/等 | ||
下載方式 | 串口/網口 | ||
Device Driver | Serial port | 串口驅動 | |
RTC | 硬件時鐘驅動，保存系統時間 | ||
Ethernet | 10/100/1000M 以太網卡驅動 | ||
USB host | USB 2.0 host 驅動 | ||
MMC/SD | MMC/SD 控制器驅動 | ||
I2S | I2S 總線驅動 | ||
OUPT | HDMI 輸出驅動 | ||
DDR | DDR驅動 | ||
AUDIO INPUT/OUTPUT | 輸入/輸出聲卡驅動 | ||
TCP/IP | 提供完整的TCP/IP 協議 | ||
配置系統和服務 | Ifconfig/route 等 | 用于網絡配置及相關服務程序 | |
文件系統 | 常用命令 | cat、chmod、echo、free、top、kill、ls、mkdir、mount、ps、reboot、rm、lsmod、rmmod 等 | |
圖形界面 | QT5.8.0 | 提供完善的QT 開發資源 |
4、工作環境
環境參數 | min | 典型值 | max |
商業級溫度 | 0℃ | / | 70℃ |
儲存溫度 | -10℃ | 25℃ | 85℃ |
工作電壓 | 3.1V | 3.3V | 3.5V |
5、功耗
典型電壓 | 典型電流 | 典型功耗 |
12V | TBD | TBD |
技術支持及資料
1、開發資料
提供基于核心板的產品設計手冊，包括硬件設計、系統移植、驅動開發、應用軟件開發環境。資料包括載板的原理圖、PCB、驅動源碼、內核源碼等供用戶設計參考，產品開發速度提高50%以上。
提供主芯片數據手冊、軟件開發環境、軟件開發SDK 包。
提供vio、venc、vdec 等豐富的Linux 例程。
提供Linux+Qt 開發環境，快速進入Qt 應用軟件開發。
2、技術支持
協助判斷產品是否存在故障
HT-3536主板產品軟硬件資源解釋
幫助正確地編譯與運行我們提供的源代碼
按照產品文檔資料，解決主板內出現的異常問題
3、增值服務
根據用戶需求完成定制硬件及軟件開發
支持Linux系統定制
支持OEM/ODM定制
支持項目外包開發
