1、處理器編解碼分辨率達到8K@30FPS
2、自帶電源和HDMI輸出接口，可獨立運行
3、接口資源豐富，便于擴展
4、算力達到4TOPS

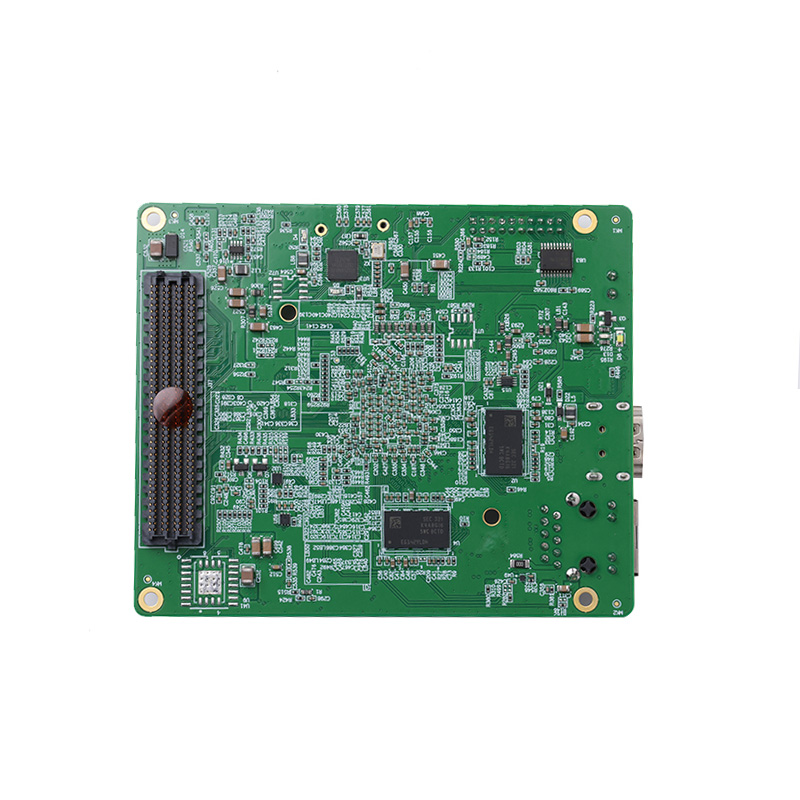

產品介紹
HT-Hi3559AV100核心板是常州海圖信息科技股份有限公司推出的一款以華為海思 HT-Hi3559AV100 處理器為核心的通用產品，其豐富的設計資源、穩定的產品性能、強力的設計支持，為客戶二次開發快速轉化產品提供強有力的技術保障。Hi3559AV100核心板集多種優勢于一身，強勁的處理器性能與內置的 4K/8K/H.264/H.265視頻編解碼引擎提供了強悍的視頻處理、視頻分析與編解碼能力。
性能及應用介紹
Hi3559AV100核心板H.264 編碼可支持分辨率為8192 x 8640 Pixel、H.265 編碼可支持分辨率為16384 x 8640Pixel，視頻解碼支持到 H264/H.265 7680 x 4320@30fps 或H.264/H.265 3840 x 2160@120fps。核心板提供10/100/1000M 以太網口、USB Host、HDMI、USB3.0、TF卡、ADC、SPI、IIC 等接口的擴展，可應用于全景拼接、無人機、智能機器人、人工智能、教育、車載設備、會議等行業。
產品規格
1、機械尺寸

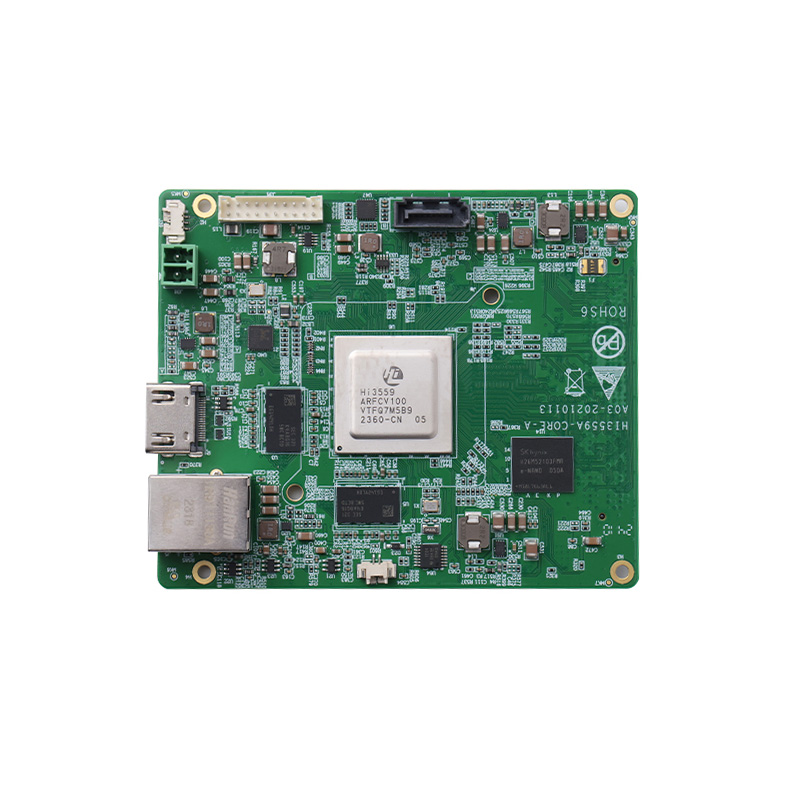

Hi3559AV100核心板 正面圖
連接器型號（核心板） | SEAM-40-02.0-S-08-2-A-K-TR |
連接器型號（配套底板） | SEAF-40-06.0-S-08-2-A-K-TR |
引腳間距 | 1.27mm |
引腳數量 | 320 |
適配散熱器規格 | 38*38*10mm（帶雙耳固定） |
2、資源描述

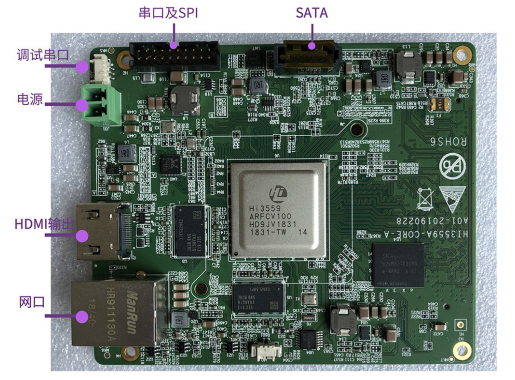

Hi3559AV100核心板 資源示意圖
3、硬件規格參數
項目 | 類型 | 型號參數 | 說明 | |
核心配置 | 處理器 | Hi3559AV100 | MPU | l 雙核ARM Cortex-A73@1.6GHz l 雙核ARM Cortex-A53@1.2GHz l 單核ARM Cortex-A53@1.2GHz |
GPU | 雙核 ARM Mali G71@900MHz | |||
DSP | 四核DSP@700MHz（軟件接口由海思SDK封裝，不對外開放） | |||
NPU | 雙核NNIE@840MHz神經網絡加速引擎 | |||
存儲 | 內存 | DDR4 | DDR4*4 8Gb*4 | |
存儲 | EMMC | 16GB | ||
SPI FLASH | ||||
連接器 | BTB連接器 | 間距1.27mm，320Pin | ||
板載功能 | 電源 | J31-電源輸入 | DV12V/2A | |
視頻輸出 | J9-HDMI | 原生HDMI2.0接口 | ||
以太網 | J5-RJ45 | 1000M/100M/10M | ||
硬盤存儲 | CON1-SATA | USB3.0轉SATA 6Gbps | ||
RTC | J40-紐扣電池 | 內置RTC紐扣電池供電 | ||
引腳功能 | 視頻輸入 | 8+1 | 4*4Lane MIPI（大8*2Lane）+ 1x BT1120 | |
視頻輸出 | 2 | HDMI2.0*1(板載)+MIPI*1 | ||
音頻 | 1 | I2S數字接口 | ||
以太網 | 1 | 千兆(板載) | ||
I2C | 4 | 部分與SPI復用 | ||
SPI | 2 | 部分與I2C復用 | ||
ADC | 2 | CPU 資源 | ||
UART | 5 | Uart0為系統debug接口 | ||
SENSOR配置信號 | 2 | 2路（CLK,HS,VS,RST） | ||
PWM | 1 | 硬件PWM IO | ||
USB3.0 | 1 | 與pcie復用 | ||
PCIE | 1 | 1X 與USB3.0復用 | ||
GPIO | 若干 | 復用IO | ||
SATA | 1 | SATA3.0 (板載) | ||
CAN | 1 | 與uart1復用 | ||
RTC | 1 | CPU自帶，需要給VBAT供電 | ||
其它IO | 5 | CPU硬件相關配置IO | ||
工作環境 | 操作溫度：0℃～＋70℃；濕度:RH40%～RH90%（不結露） | |||
4、軟件規格參數
Linux |
Uboot | 版本 | U-Boot 2016.11 |
啟動方式 | 支持從eMMC 啟動 | ||
燒錄方式 | 調試串口 | ||
Kernel | 版本 | linux 4.9.37 | |
支持的文件系統 | ext4/nfs/yaffs2/ubifs | ||
下載方式 | 串口/網口 | ||
Device Driver | Serial port | 串口驅動 | |
RTC | 硬件時鐘驅動，保存系統時間 | ||
Ethernet | 10/100/1000M 以太網卡驅動 | ||
USB host | USB 2.0 host 驅動 | ||
USB device | USB 2.0 device 驅動 | ||
INPUT | HDMI 輸入驅動 | ||
MMC/SD | MMC/SD 控制器驅動 | ||
I2S | I2S 總線驅動 | ||
OUPT | HDMI 輸出驅動 | ||
SPI | SPI 總線驅動 | ||
eMMC | eMMC 驅動 | ||
DDR | DDR驅動 | ||
AUDIO INPUT/OUTPUT | 輸入/輸出聲卡驅動 | ||
TCP/IP | 提供完整的TCP/IP 協議 | ||
配置系統和服務 | Ifconfig/route 等 | 用于網絡配置及相關服務程序 | |
文件系統 | 常用命令 | cat、chmod、echo、free、top、kill、ls、mkdir、mount、ps、reboot、rm、lsmod、rmmod 等 | |
圖形界面 | QT5.8.0 | 提供完善的QT 開發資源 |
5、工作環境
環境參數 | min | 典型值 | max |
商業級溫度 | 0℃ | / | 70℃ |
儲存溫度 | -10℃ | 25℃ | 85℃ |
工作電壓 | 11.7V | 12V | 12.5V |
6、功耗
典型電壓 | 典型電流 | 典型功耗 |
12V | TBD | TBD |
技術支持及資料
1、開發資料
提供基于核心板的產品設計手冊，包括硬件設計、系統移植、驅動開發、應用軟件開發環境。資料包括載板的原理圖、PCB、驅動源碼、內核源碼等供用戶設計參考，產品開發速度提高50%以上。
提供主芯片數據手冊、軟件開發環境、軟件開發SDK 包。
提供vio、venc、vdec 等豐富的Linux 例程。
提供Linux+Qt 開發環境，快速進入Qt 應用軟件開發。
2、技術支持
協助判斷產品是否存在故障
HT-3559A核心板產品軟硬件資源解釋
幫助正確地編譯與運行我們提供的源代碼
按照產品文檔資料，解決主板內出現的異常問題
3、增值服務
根據用戶需求完成定制硬件及軟件開發
支持Linux系統定制
支持OEM/ODM定制
支持項目外包開發
