HT-Hi3559A系列套件

product center

/uploads/20240511/db4658767f8204e9a262a6c2c52fe5e8.png

/uploads/20240428/96ed739044d9e066a8af196316d695bf.JPG

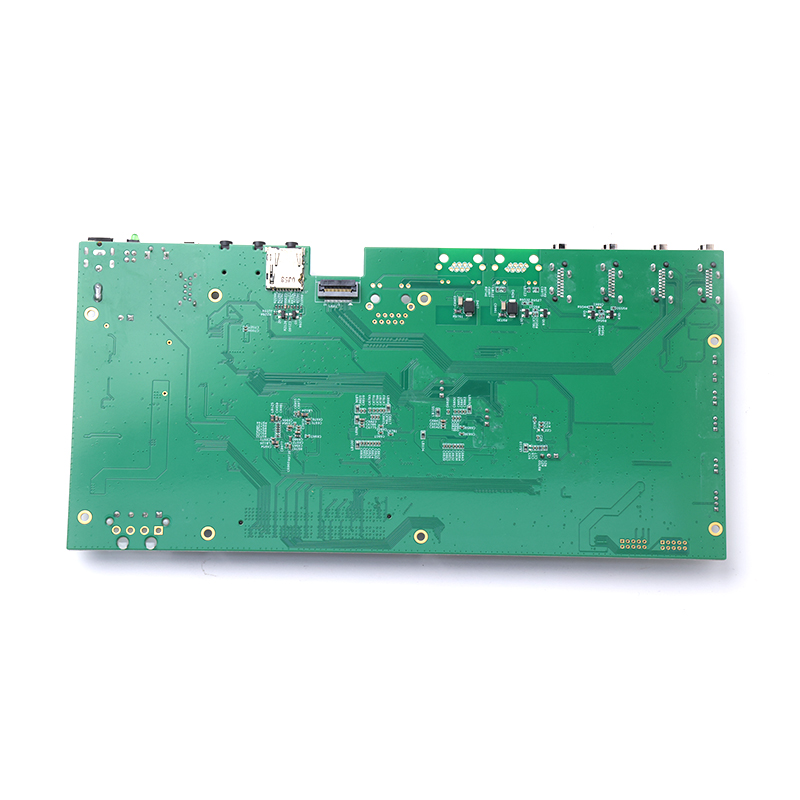

HT-Hi3559AV100定制開發套件

主要特點：

1、處理器編解碼分辨率達到8K@30FPS

2、HDMI輸入支持4k@60fps

3、算力達到4TOPS

產品簡介采購方法

產品簡介

Hi3559AV100定制開發板是常州海圖信息科技股份有限公司推出的一款基于海圖 HT-3559A 核心板設計的一款海思嵌入式開發板。Hi3559AV100 處理器核心采用大小核架構，處理核心由雙核 ARM Cortex-A73@1.6GHz、雙核 ARM Cortex-A53 @1.2GHz 以及單核 ARM Cortex-A53@1.2GHz 組成，處理性能強悍。外加雙核 Mali G71 GPU@900MHZ 以及雙核 NNIE@840MHZ 神經網絡加速引擎，滿足超清分辨率下的復雜智能視頻/圖像分析需求，并提供了良好的 OpenCL 1.1/1.2/2.0 支持。 HT-3559A 主板提供 4K@60 HDMI 輸入、4K@30 HDMI 輸入、4K@60 輸出、 1080P@60 輸出、USB3.0、SDIO3.0、SATA、2 路 10M/100M/1000 網絡、RS232、 RS485、GPIO 等豐富外圍接口。

產品規格

機械尺寸

Hi3559AV100定制開發板-機械尺寸圖

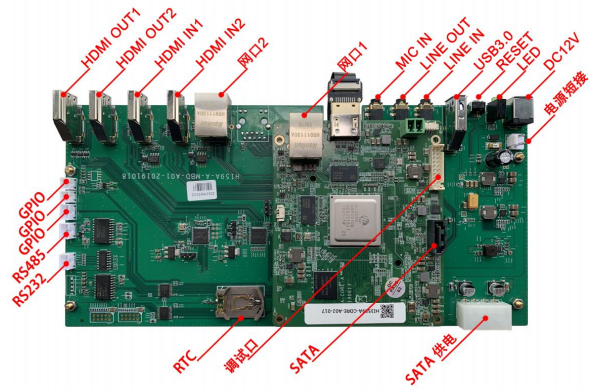

資源描述

硬件規格參數

項目	類型	型號參數	說明
核心配置	處理器	Hi3559AV100	MPU	雙核ARM Cortex-A73@1.6GHz
				雙核ARM Cortex-A53@1.2GHz
				單核ARM Cortex-A53@1.2GHz
			GPU	雙核 ARM Mali G71@900MHz
			DSP	四核DSP@700MHz（軟件接口由海思SDK封裝，不對外開放）
			NPU	雙核NNIE@840MHz神經網絡加速引擎
	存儲	內存	DDR4	DDR44 8Gb4
		存儲	EMMC	16GB
			SPI FLASH
	連接器	BTB連接器	間距1.27mm，320Pin
板載功能	電源	J31-電源輸入	DV12V/2A（與主板配套使用時，從主板供電）
接口	視頻輸出	J9-HDMI	原生HDMI2.0接口（與主板配套使用時，通過排線連接到主板HDMI OUT2輸出）
	網口1	J5-RJ45	1000M/100M/10M
	硬盤存儲	CON1-SATA	USB3.0轉SATA 6Gbps
	RTC	J40-紐扣電池	內置RTC紐扣電池供電（與主板配套使用時，通過底板接口安裝電池）
主板接口	HDMI IN1	支持4k@60	8xLane MIPI（MIPI0+MIPI1）
	HDMI IN2	支持4k@30	4xLane MIPI（MIPI2）
	HDMI OUT1	支持1080P60	MIPI-DSI
	HDMI OUT2	支持4k60	原生HDMI2.0
	網口2	10M/100M/1000M	RGMII資源
	MIC IN	AIC31	I2S0、I2C4
	LINE IN
	LINE OUT
	USB	x1	USB3.0
	TF	x1	SDIO3.0
	RESET	外部按鍵	硬復位
	LED-1		電源指示
	LED-2	GPIO2_1	可用于運行指示
	DC12		電源輸入
	電源短接		可外接開關控制（默認短接）
	RS232		UART3
	RS485		UART2
	GPIO		GPIO14_0、GPIO14_1、GPIO14_6、GPIO14_7
	SATA供電
	RTC電池
工作環境	操作溫度：0℃～＋70℃；濕度:RH40%～RH90%（不結露）

軟件規格參數

Linux	Uboot	版本	U-Boot 2016.11
		啟動方式	支持從eMMC 啟動
		燒錄方式	調試串口
	Kernel	版本	linux 4.9.37
		支持的文件系統	ext4/nfs/yaffs2/ubifs
		下載方式	串口/網口
	Device Driver	Serial port	串口驅動
		RTC	硬件時鐘驅動，保存系統時間
		Ethernet	10/100/1000M 以太網卡驅動
		USB host	USB 2.0 host 驅動
		USB device	USB 2.0 device 驅動
		INPUT	HDMI 輸入驅動
		MMC/SD	MMC/SD 控制器驅動
		I2S	I2S 總線驅動
		OUPT	HDMI 輸出驅動
		SPI	SPI 總線驅動
		eMMC	eMMC 驅動
		DDR	DDR驅動
		AUDIO INPUT/OUTPUT	輸入/輸出聲卡驅動
		TCP/IP	提供完整的TCP/IP 協議
	配置系統和服務	Ifconfig/route等	用于網絡配置及相關服務程序
	文件系統	常用命令	cat、chmod、echo、free、top、kill、ls、mkdir、mount、ps、reboot、rm、lsmod、rmmod 等
	圖形界面	QT5.8.0	提供完善的QT 開發資源

工作環境

環境參數	min	典型值	max
商業級溫度	0℃	/	70℃
儲存溫度	-10℃	25℃	85℃
工作電壓	11.7V	12V	12.5V

功耗

典型電壓	典型電流	典型功耗
12V	TBD	TBD

技術支持及資料

1、開發資料

提供基于核心板的產品設計手冊，包括硬件設計、系統移植、驅動開發、應用軟件開發環境。資料包括載板的原理圖、PCB、驅動源碼、內核源碼等供用戶設計參考，產品開發速度提高 50%以上。
提供主芯片數據手冊、軟件開發環境、軟件開發 SDK 包。
提供 vio、avs、venc、vdec、dsp、nnie、ive 等豐富的 Linux 例程。
提供 Linux+Qt 開發環境，快速進入 Qt 應用軟件開發。
