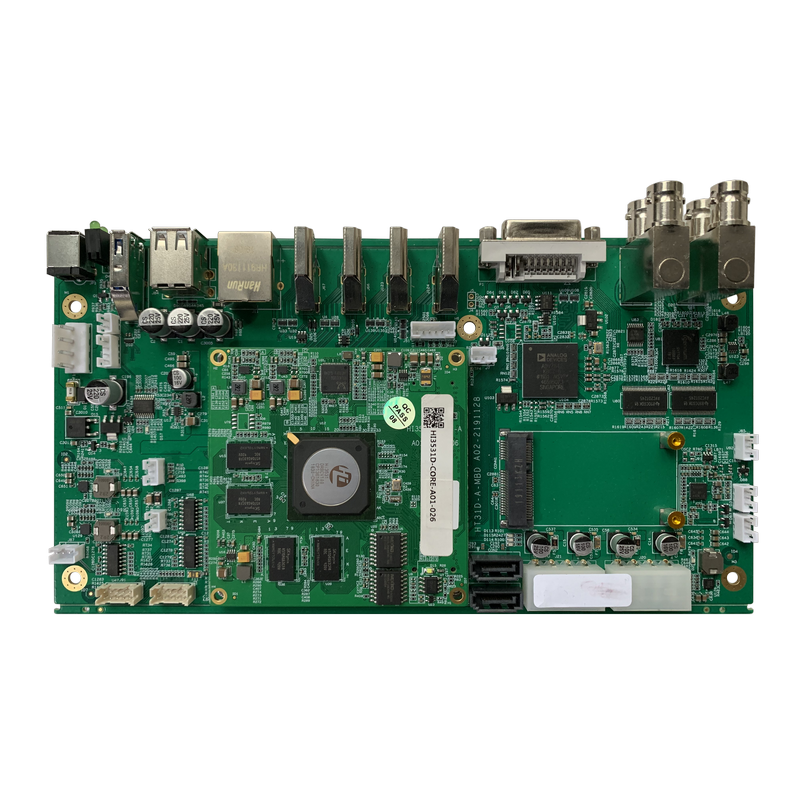

HT-Hi3531DV100定制開發套件
產品介紹1.產品簡介Hi3531DV100定制開發板是常州海圖信息科技股份有限公司推出的一款基于海圖Hi3531D核心板設計的一款海思嵌入式開發板。Hi3531DV200處理器核心采用大小核架構，處理核心由ARM Cortex A9 雙核@1.4GHz組成，處理性能強悍。Hi3531DV100定制開發板提供4K@30 HDMI輸入、4K@30 HDMI輸入、4K@30輸出、1080P@60輸出、1080P SDI 輸入、1080P DVI 輸入、 USB3.0、USB2.0、SATA、2路10M/100M/1000網絡、RS232、RS485、GPIO等豐富外圍接口。產品規格機械尺寸 Hi3531DV100定制開發-機械尺寸圖 硬件規格參數項目類型型號參數說明核心配置處理器Hi3531DV100MPUARM Cortex A9 雙核@1.4GHz存儲內存DDRDDR3*4 2GB存儲SPI Nand 2GbSPI NOR32M連接器BTB連接器間距0.5mm，220Pin板載功能電源電源輸入DV12V/2A接口視頻輸出HDMI原生HDMI2.0接口以太網J5-RJ451000M/100M/10M硬盤存儲CON1-SATASATA 6Gbps視頻輸入72*HDMI(4k30),1*DVI,4*SDI視頻輸出21*HDMI(4k30),1*HDMI(1080P)音頻1I2S數字接口以太網1千兆(板載)I2C2SPI14851Uart1USB2.02USB3.01GPIO若干復用IOSATA2SATA3.0 (板載)其它IO8工作環境操作溫度：0℃～＋70℃；濕度:RH40%～RH90%（不結露）軟件規格參數LinuxUboot版本U-Boot 2016.11啟動方式支持從spi nor flash 啟動燒錄方式調試串口Kernel版本linux 3.18支持的文件系統jffs2/yaffs2/等下載方式串口/網口Device DriverSerial port串口驅動Ethernet10/100/1000M 以太網卡驅動USB hostUSB 3.0 host 驅動USB deviceUSB 2.0 host 驅動INPUTHDMI 輸入驅動I2SI2S 總線驅動OUPTHDMI 輸出驅動SPISPI 總線驅動AUDIOINPUT/OUTPUT輸入/輸出聲卡驅動TCP/IP提供完整的TCP/IP 協議配置系統和服務Ifconfig/route等用于網絡配置及相關服務程序文件系統常用命令cat、chmod、echo、free、top、kill、ls、zkdir、mount、ps、reboot、rm、lsmod、rmmod 等 工作環境環境參數min典型值max商業級溫度0℃/70℃儲存溫度-10℃25℃85℃工作電壓11.7V12V12.5V 功耗典型電壓典型電流典型功耗12VTBDTBD技術支持及資料 1、開發資料 提供基于核心板的產品設計手冊，包括硬件設計、系統移植、驅動開發、 應用軟件開發環境。資料包括載板的原理圖、PCB、驅動源碼、內核源碼 等供用戶設計參考，產品開發速度提高 50%以上。 提供主芯片數據手冊、軟件開發環境、軟件開發 SDK 包。提供 vio、avs、venc、vdec、dsp、nnie、ive 等豐富的 Linux 例程。 提供 Linux+Qt 開發環境，快速進入 Qt 應用軟件開發。 2、技術支持 協助判斷產品是否存在故障 HT-3531D 主板產品軟硬件資源解釋 幫助正確地編譯與運行我們提供的源代碼 按照產品文檔資料，解決主板內出現的異常問題 3、增值服務 根據用戶需求完成定制硬件及軟件開發 支持 Linux 系統定制 支持 OEM/ODM 定制支持項目外包開發 查看更多

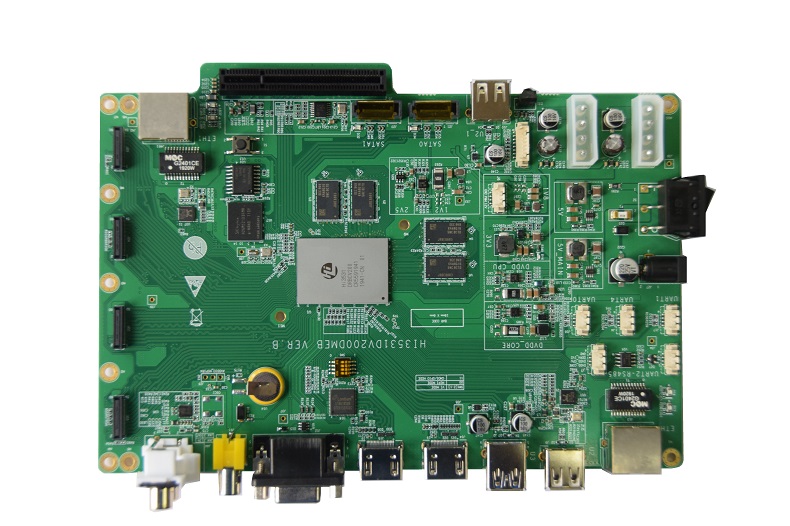

HT-Hi3531DV200標準開發套件
產品簡介 Hi3531DV200標準開發板是常州海圖信息科技股份有限公司推出的一款基于Hi3531D芯片設計的一款海思嵌入式開發板。Hi3531DV200處理器核心采用四核架構，處理核心由ARM Cortex A53四核@1.15GHz組成，處理性能強悍。Hi3531DV200標準開發板提供8路AHD模擬高清輸入、8路音頻輸入、HDMI口輸出、USB3.0、USB2.0、SATA、10M/100M/1000網絡、RS232、RS485、GPIO等豐富外圍接口。接口資源序號描述1單板總電源接口，12V@5A 或以上2、3SATA 硬盤電源接口4USB2.0 接口5、6SATA3.0 接口7PCIE2.0 X2 接口8千兆網口 ETH19、10、11、1260pin BTB 連接器，視頻 AD 擴展接口。接口板包含12路CVBS視頻輸入,4路AHD視頻輸入,4路音頻輸入，1路MIC輸入，1路音頻輸出13Audio IN/OUT 接口14CVBS 接口15VGA 接口16BT.1120 轉 HDMI 接口17內置 HDMI 接口18USB3.0 接口19USB2.0 接口20千兆網口 ETH021UART2 轉 RS485 接口22UART1 接口23UART4 接口24電源測試接口25UART0 接口 查看更多
HT-Hi3531DV200定制開發套件
1. 產品簡介HI3531DV200定制開發板是常州海圖信息科技股份有限公司推出的一款基于海思HI3531DV200核心板設計的嵌入式開發板，其豐富的設計資源、穩定的產品性能、強力的設計支持，為客戶二次開發快速轉化產品提供強有力的技術保障。HI3531DV200集多種優勢于一身，具有強勁的處理器性能以及強悍的視頻處理、視頻分析與編解碼能力。 2. 性能與應用介紹HI3531DV200處理器核心具有四核ARM Cortex-A53@ 1.15GHz，32KB I-Cache，32KB D-Cache，512KB L2 Cache,支持NEON 加速,集成FPU 處理單元。HI3531DV200主板提供4路HDMI輸入、2路HDMI輸出、2路USB2.0、1路USB3.0、1路10M/100M網絡、RS232、RS485、GPIO、RTC等豐富外圍接口。Hi3531DV200是針對多路高清/超高清（1080p/4M/5M/4K）DVR產品應用開發的新一代專 業SoC芯片。Hi3531DV200集成了ARM A53四核處理器和性能強大的神經網絡推理引擎，支持多種智能算法應用。同時，Hi3531DV200還集成了多路MIPI D-PHY接口輸入，突破了數字接口的視頻輸入性能瓶頸，提供兩倍于前代產品的視頻輸入能力。另外，H.265視頻編解碼引擎、視頻圖像處理的算法效果及性能得到了進一步提升。結合豐富的外圍設備及高速接口，該SoC芯片為客戶產品提供了高性能、優異圖像質量的模擬高清DVR解決方案，廣泛用于模擬高清監控市場和車載DVR市場，多路編解碼等相關應用場景。 3. 產品外觀 三、產品規格1、機械尺寸 HT-3531DV200定制開發板-機械尺寸圖 2、硬件資源描述項目類型型號參數說明核心配置處理器Hi3531DV200CPU四核ARM Cortex-A53@ 1.15GHz32KB I-Cache，32KB D-Cache512KB L2 Cache支持 NEON 加速，集成FPU 處理單元智能視頻分析NNIE1.2Tops 神經網絡運算性能智能計算加速性能（含跟蹤、人臉校正）存儲內存DDR2GB存儲EMMC8GB連接器核心板：TE # 3-6318490-6底板：TE # 3-1827253-6主板接口電源輸入1DC12V視頻輸入視頻2*HDMI 4*SDI視頻輸出2*HDMI、1*CVBS、1*VGA網口11*LAN,10/100/1000MbpsLINE IN音頻3.5mm音頻母座，3個單向I2S/PCM接口，支持20路復合輸入；支持雙聲道輸出LINE OUTUSB3USB2.0 Host接口*2USB3.0 Host接口*1TF1SDIO3.0，接口支持 3.3/1.8V 電平RS2322串口RS4851串口GPIO5I/0接口PCIE1SATA2IR1JTAG1RTC電源接口1CPU自帶，需要給VBAT供電工作環境操作溫度：0℃～＋70℃；濕度:RH40%～RH90%（不結露） 3、軟件規格參數 Linux Uboot版本U-Boot 2016.11啟動方式支持從eMMC 啟動燒錄方式調試串口 Kernel版本linux 4.9支持的文件系統ext4/nfs/yaffs2/ubifs下載方式串口/網口 Device DriverSerial port串口驅動RTC硬件時鐘驅動，保存系統時間Ethernet10/100 以太網卡驅動USB hostUSB 2.0 host 驅動INPUTHDMI 輸入驅動MMC/SDMMC/SD 控制器驅動I2SI2S 總線驅動OUPTHDMI 輸出驅動SPISPI 總線驅動eMMCeMMC 驅動DDRDDR驅動AUDIOINPUT/OUTPUT輸入/輸出聲卡驅動TCP/IP提供完整的TCP/IP 協議配置系統和服務Ifconfig/route等用于網絡配置及相關服務程序文件系統常用命令cat、chmod、echo、free、top、kill、ls、mkdir、mount、ps、reboot、rm、lsmod、rmmod 等圖形界面QT5.8.0提供完善的QT 開發資源 4、工作環境環境參數最小值典型值最 大值商業級溫度0℃/70℃儲存溫度-10℃25℃85℃工作電壓11.7V12V12.5V 5、 功耗典型電壓典型電流典型功耗12VTBDTBD 四、技術支持及資料1、開發資料l 提供基于核心板的產品設計手冊，包括硬件設計、系統移植、驅動開發、應用軟件開發環境。資料包括載板的原理圖、PCB、驅動源碼、內核源碼等供用戶設計參考，產品開發速度提高50%以上。l 提供主芯片數據手冊、軟件開發環境、軟件開發SDK 包。l 提供vio、venc、vdec等豐富的Linux 例程。l 提供Linux+Qt 開發環境，快速進入Qt 應用軟件開發。 2、技術支持l 協助判斷產品是否存在故障l HT-3531D 開發板產品軟硬件資源解釋l 幫助正確地編譯與運行我們提供的源代碼l 按照產品文檔資料，解決主板內出現的異常問題 3、增值服務l 根據用戶需求完成定制硬件及軟件開發l 支持Linux系統定制l 支持OEM/ODM定制l 支持項目外包開發 查看更多
HT-Hi3535AV100標準開發套件
產品簡介 HI3535AV100標準開發板是常州海圖信息科技股份有限公司推出的一款以華為海思 Hi3535AV100 處理器為核心的通用產品，其豐富的設計資源、穩定的產品性能、強力的設計支持，為客戶二次開發快速轉化產品提供強有力的技術保障。HI3535AV100標準開放板集多種優勢于一身，強勁的處理器性能與內置的 高清H.265視頻編解碼引擎提供了強悍的視頻處理、視頻分析與編解碼能力。單板接口說明序號描述1單板總電源接口，12V@2A 或以上2電源按鍵3、4SATA硬盤電源接口5JTAG 接口6USB2.0 接口7、8SATA3.0 接口9復位按鍵10千兆網口 ETH11160pin BTB 連接器，視頻 AD 擴展接口12千兆網口 ETH013音頻輸入口14音頻輸出口15CVBS 接口16VGA 接口17BT.1120 轉 HDMI 接口18內置 HDMI 接口19USB3.0 接口20USB2.0 接口21UART1 接口22UART0 接口23PWM 輸出口24UART2 轉 RS485 接口25UART4 接口 查看更多

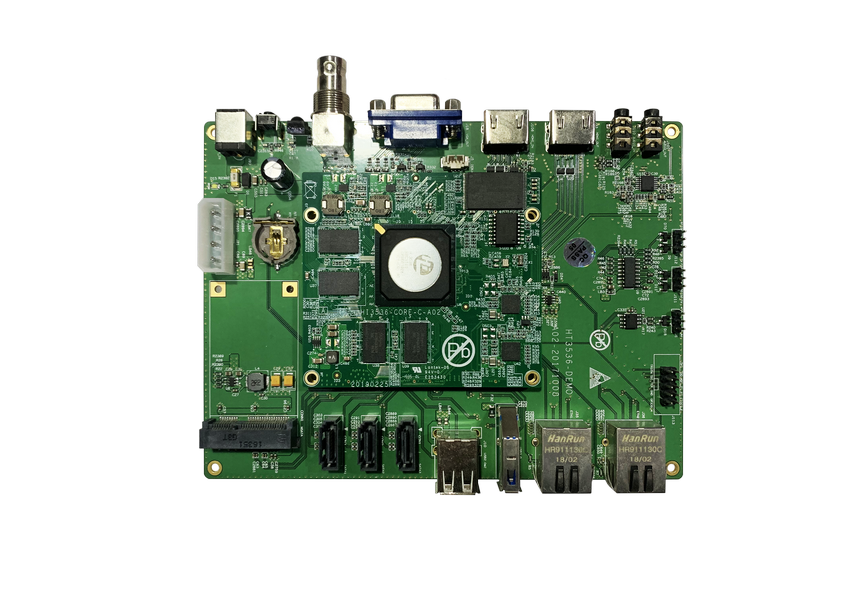

HT-Hi3536V100定制開發套件
產品簡介Hi3536V100定制開發板是常州海圖信息科技股份有限公司推出的一款以華為海思 Hi3536V100 處理器為核心的通用產品，其豐富的設計資源、穩定的產品性能、強力的設計支持，為客戶二次開發快速轉化產品提供強有力的技術保障。HT-3536A核心板集多種優勢于一身，強勁的處理器性能視頻解碼引擎提供了強悍的視頻處理和解碼能力。Hi3536V100定制開發板支持1個HDMI 2.0 超高清輸出接口，輸出3840 x2160@60fps、支持1個VGA高清輸出接口，輸出2560 x1600@60fps支持1個BT.1120高清輸出接口，可通過任意高清接口（HDMI、VGA、BT.1120)輸出，在DDR模式下可輸出3840 x2160@30fps。核心板提供10/100/1000M 以太網口、USB Host、HDMI、USB3.0、SATA、M-SATA、RTC等接口的擴展。 產品規格1、機械尺寸Hi3536V100定制開發板-機械尺寸圖2、硬件規格參數項目類型型號參數說明核心配置CPUHi3536RBCVMPUA17 四核 1.4GHz存儲內存DDR4DDR*4 512MB*4存儲FLASHSPI NOR 32MB NAND 256MB連接器BTB連接器間距0.5mm，320Pin板載功能電源電源輸入DV12V/2A（與主板配套使用時，從主板供電）接口網口11000M/100M/10M硬盤存儲SATAUSB3.0轉SATA 6GbpsRTC紐扣電池RTC紐扣電池供電（與主板配套使用時，通過底板接口安裝電池）CVBS OUTVGA OUT支持1080P60HDMI OUT1支持4k60原生HDMI2.0HDMI OUT2支持1080P60網口210M/100M/1000MLINE INLINE OUTUSBx1USB3.0 RESET外部按鍵軟件復位DC12電源輸入RS232*2UART1,UART2RS485*1UART3GPIOSATA供電RTC電池工作環境操作溫度：0℃～＋70℃；濕度:RH40%～RH90%（不結露）3、軟件規格參數 Linux Uboot版本U-Boot 2010.06啟動方式支持從SPI nand 啟動燒錄方式調試串口 Kernel版本linux 3.10支持的文件系統nfs/yaffs2/等下載方式串口/網口 Device DriverSerial port串口驅動RTC硬件時鐘驅動，保存系統時間Ethernet10/100/1000M 以太網卡驅動USB hostUSB 2.0 host 驅動MMC/SDMMC/SD 控制器驅動I2SI2S 總線驅動OUPTHDMI 輸出驅動DDRDDR驅動AUDIOINPUT/OUTPUT輸入/輸出聲卡驅動TCP/IP提供完整的TCP/IP 協議配置系統和服務Ifconfig/route等用于網絡配置及相關服務程序文件系統常用命令cat、chmod、echo、free、top、kill、ls、mkdir、mount、ps、reboot、rm、lsmod、rmmod 等圖形界面QT5.8.0提供完善的QT 開發資源4、 工作環境環境參數min典型值max商業級溫度0℃/70℃儲存溫度-10℃25℃85℃工作電壓11.7V12V12.5V5、 功耗典型電壓典型電流典型功耗12VTBDTBD技術支持及資料1、開發資料提供基于核心板的產品設計手冊，包括硬件設計、系統移植、驅動開發、應用軟件開發環境。資料包括載板的原理圖、PCB、驅動源碼、內核源碼等供用戶設計參考，產品開發速度提高50%以上。提供主芯片數據手冊、軟件開發環境、軟件開發SDK 包。提供vio、venc、vdec 等豐富的Linux 例程。提供Linux+Qt 開發環境，快速進入Qt 應用軟件開發。 2、技術支持協助判斷產品是否存在故障HT-3536主板產品軟硬件資源解釋幫助正確地編譯與運行我們提供的源代碼按照產品文檔資料，解決主板內出現的異常問題 3、增值服務根據用戶需求完成定制硬件及軟件開發支持Linux系統定制支持OEM/ODM定制支持項目外包開發 查看更多

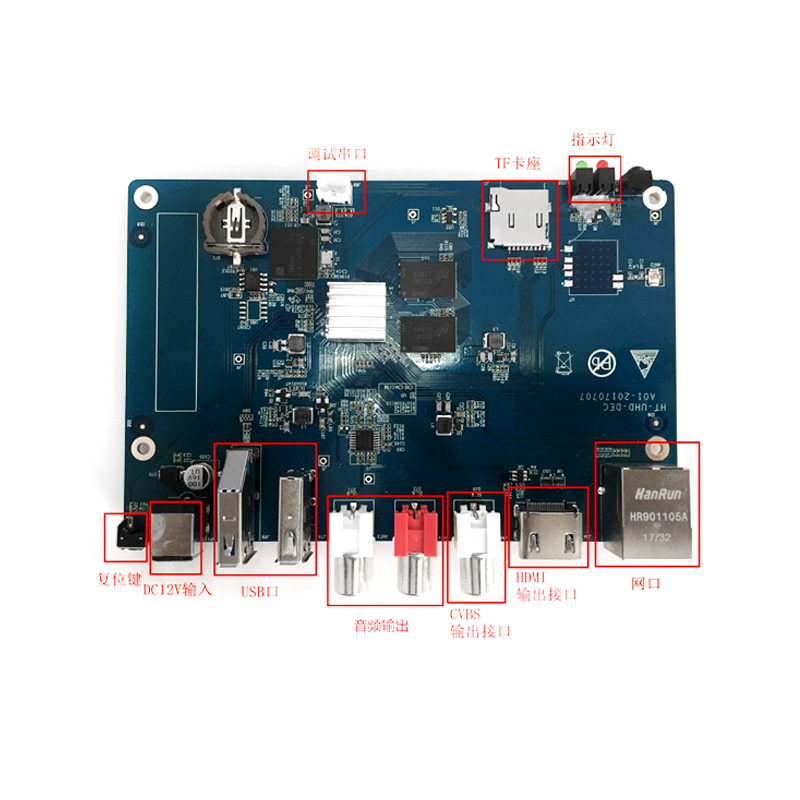

HT-Hi3798MV200定制開發套件
產品簡介HI3798MV200 定制開發板是常州海圖信息科技股份有限公司推出的一款以華為海思 HI3798MV200 處理器為核心的通用產品，其豐富的設計資源、穩定的產品性能、強力的設計支持，為客戶二次開發快速轉化產品提供強有力的技術保障。Hi3798MV200是用于IPTV/OTT機頂盒市場的支持4K@60解碼的全4K高性能SOC芯片。集成4核64位高性能Cortex A53處理器和多核高性能2D/3D加速引擎；支持H.265 4Kx2K@60 10bit超高清視頻解碼，高性能的H.265高清視頻編碼，HDR視頻解碼及顯示。 產品規格1、機械尺寸 HI3798MV200主板-機械尺寸圖 2、資源描述項目類型型號參數說明核心配置CPUHI3798MV200MPU四核64 位高性能ARM CortexA53存儲內存DDR512MB存儲EMMC8GB工作環境操作溫度：0℃～＋70℃；濕度:RH40%～RH90%（不結露）3、工作環境環境參數min典型值max商業級溫度0℃/70℃儲存溫度-10℃25℃85℃工作電壓11.7V12V12.5V4、功耗典型電壓典型電流典型功耗12VTBDTBD 查看更多
HT-RV1126標準開發套件
產品介紹1. 產品簡介HT-RV1126開發板是常州海圖信息科技股份有限公司推出的一款以瑞芯微 RV1126 處理器為核心的通用產品，其豐富的設計資源、穩定的產品性能、強力的設計支持，為客戶二次開發快速轉化產品提供強有力的技術保障。HT-1126集多種優勢于一身，強勁的處理器性能提供了強悍的視頻處理和編解碼能力，可以同時編解碼4K H.264/H.265 30fps視頻，處理器提供了2.0Tops算力, support INT8/INT16，是目前海思HI3519AV100替代芯片。HT-RV1126開發板采用8GB eMMC，DDR為2GB，RV1126芯片性能見下表：詳細參數CPU? 四核ARM Cortex-A7? RISC-V MCUNPU? 2.0Tops, support INT8/ INT16內存? 32bit DDR3/DDR3L/LPDDR3/DDR4/LPDDR4? 支持eMMC 4.51, SPI Flash, Nand Flash? 支持快速開機顯示? MIPI-DSI/RGB 接口，1080P60fps2D圖形加速引擎? 支持旋轉, x/y鏡像? 支持alpha圖層混合? 支持放大、縮小多媒體? 1400萬 ISP 2.0 with 3幀 HDR(Line-based/Frame-based/DCG)? 同時支持2組MIPI CSI /LVDS/sub LVDS和一組16-bit并口輸入? 4K H.264/H.265 30fps 視頻編碼 -3840 x 2160@30 fps+720p@30 fps encoding? 4K H.264/H.265 30fps 視頻解碼 -3840 x 2160@30 encoding + 3840 x 2160@30 fps decoding外圍接口? 千兆以太網接口，具有TSO(TCP Segmentation Offload)網絡加速? USB 2.0 OTG and USB 2.0 host? 兩個 SDIO 3.0 接口for Wi-Fi and SD卡? 8通道 I2S with TDM/PDM, 2通道I2S 2、硬件規格參數項目類型型號參數說明核心配置處理器RV1126MPUl 四核 ARM Cortex-A7 al RISC-V MCUNPU2.0Tops存儲內存DDR3DDR3*2 1GB存儲EMMC16GBSPI FLASH板載功能接口電源電源輸入DV12V/2A按鍵 X7主菜單、功能按鈕*2、recovery鍵、maskrom模式鍵、復位鍵、開關鍵USBX3DEBUG、OTG、HOSTCamera插座X5CIF Camera*2、MIPI Camera*2、BT1120 CameraLCM MIPI連接座Mipi信號輸出接mipi屏MIC_ARRAY Interface擴展接口X1進行MIC設備調試開發網口1MDI1000M/100M/10MJTAG Debug調試座X1通過JTAG進行調試開發 TFX1SDMMC 2.0/3.0工作環境操作溫度：0℃～＋70℃；濕度:RH40%～RH90%（不結露） 3、軟件規格參數 Linux Uboot版本U-Boot啟動方式支持從eMMC 啟動燒錄方式調試串口 Kernel版本linux 4.19支持的文件系統ext4/nfs/yaffs2/ubifs下載方式串口/網口 Device DriverSerial port串口驅動RTC硬件時鐘驅動，保存系統時間Ethernet10/100/1000M 以太網卡驅動USB hostUSB host 驅動USB deviceUSB device 驅動INPUTSensor 驅動MMC/SDMMC/SD 控制器驅動I2SI2S 總線驅動OUTPUTMIPI 輸出驅動SPISPI 總線驅動eMMCeMMC 驅動DDRDDR驅動AUDIOINPUT/OUTPUT輸入/輸出聲卡驅動I2CI2C驅動TCP/IP提供完整的TCP/IP 協議配置系統和服務Ifconfig/route等用于網絡配置及相關服務程序文件系統常用命令cat、chmod、echo、free、top、kill、ls、mkdir、mount、ps、reboot、rm、lsmod、rmmod 等 技術支持與服務1、技術支持 協助判斷產品是否存在故障 開發板產品軟硬件資源解釋 幫助正確地編譯與運行我們提供的源代碼 按照產品文檔資料，解決主板內出現的異常問題 2、增值服務 根據用戶需求完成定制硬件及軟件開發 支持Linux系統定制 支持OEM/ODM定制 支持項目外包開發 查看更多
HT-RK3399RPO標準開發套件
產品介紹1. 產品簡介HT-RK3399Pro開發板是常州海圖信息科技股份有限公司推出的一款以瑞芯微 RK3399Pro 處理器為核心的通用產品，其豐富的設計資源、穩定的產品性能、強力的設計支持，為客戶二次開發快速轉化產品提供強有力的技術保障。HT-RK3399Pro集多種優勢于一身，強勁的處理器性能提供了強悍的視頻處理和編解碼能力，可以解碼4K H.264/H.265 60fps視頻，處理器提供了3.0Tops算力, 支持8bit/16bit運算，NPU性能可以代替海思HI3519AV100。HT-RK3399Pro開發板采用16GB eMMC，DDR為4+2GB，RK3399Pro芯片性能見下表：詳細參數CPU? 雙Cortex-A72+四Cortex-A53 大小核CPU結構? 頻率高1.8GHzGPU? Mali-T860MP4 GPU，支持OpenGL ES1.1/2.0/3.0/3.1, OpenVG1.1, OpenCL, DX11? 支持AFBC（幀緩沖壓縮）NPU? 支持8bit/16bit運算? 支持TensorFlow、Caffe模型內存? 雙通道DDR3-1866/DDR3L-1866/LPDDR3-1866/LPDDR4? 支持eMMC 5.1，SDIO3.0多媒體? 支持4K VP9 and 4K 10bits H265/H264 視頻解碼，高達60fps? 1080P 多格式視頻解碼 (VC-1, MPEG-1/2/4, VP8)? 1080P 視頻編碼，支持H.264，VP8格式? 視頻后期處理器：反交錯、去噪、邊緣/細節/色彩優化顯示? 雙VOP顯示：分辨率分別支持4096x2160 及2560x1600? 支持雙通道MIPI-DSI （每通道4線）? 顯示支持：eDP 1.3（4 線，10.8Gbps）? HDMI 2.0支持4K 60Hz顯示，支持HDCP 1.4/2.2? 支持DisplayPort 1.2 (4 線，支持4K 60Hz)? 支持Rec.2020和Rec.709色域轉換接口? 雙ISP像素處理能力高達13MPix/s，支持雙路攝像頭數據同時輸入? 支持USB3.0 Type-C接口? 支持PCIe 2.1 (4 full-duplex lanes )? 內置低功耗MCU? 支持8路數字麥克風陣列輸入 2、硬件規格參數項目類型型號參數說明核心配置處理器RK3399ProMPUl 雙核Cortex-A72 up to 1.8GHzl 四核 Cortex-A53 up to 1.4GHzGPUMali-T860MP4NPU3.0TOPS存儲內存DDR3DDR3*3 4+2GB存儲EMMC16GBSPI FLASH板載功能接口電源電源輸入DV12V/2A按鍵 X7VOL+/VOL-/MENU/HOME/Recovery按鍵/RESET/POWER音頻輸入輸出MIC輸入MIC/LINEOUTUSBX3DEBUG、OTG、HOSTCamera插座X2CIF Camera、MIPI CameraEDP擴展座X1接edp屏輸出LCM MIPI連接座MIPI信號輸出接mipi屏輸出MIC_ARRAY Interface擴展接口X1進行MIC設備調試開發PCIe x4 連接座X1接PCIE設備調試開發網口1MDI1000M/100M/10MJTAG Debug調試座X1通過JTAG進行調試開發 HDMIX1HDMI 2.0 輸出接口IR接口X1紅外遙控接收接口TFX1SDMMC 2.0/3.0工作環境操作溫度：0℃～＋70℃；濕度:RH40%～RH90%（不結露） 3、軟件規格參數 Linux Uboot版本U-Boot啟動方式支持從eMMC 啟動燒錄方式調試串口 Kernel版本linux 4.19支持的文件系統ext4下載方式串口/網口 Device DriverSerial port串口驅動RTC硬件時鐘驅動，保存系統時間Ethernet10/100/1000M 以太網卡驅動USB hostUSB host 驅動USB deviceUSB device 驅動INPUTSensor 驅動MMC/SDMMC/SD 控制器驅動I2SI2S 總線驅動OUTPUTMIPI 輸出驅動IRIR驅動SPISPI 總線驅動eMMCeMMC 驅動DDRDDR驅動AUDIOINPUT/OUTPUT輸入/輸出聲卡驅動I2CI2C驅動TCP/IP提供完整的TCP/IP 協議配置系統和服務Ifconfig/route等用于網絡配置及相關服務程序文件系統常用命令cat、chmod、echo、free、top、kill、ls、mkdir、mount、ps、reboot、rm、lsmod、rmmod 等 技術支持與服務1、技術支持協助判斷產品是否存在故障開發板產品軟硬件資源解釋幫助正確地編譯與運行我們提供的源代碼按照產品文檔資料，解決主板內出現的異常問題 2、增值服務根據用戶需求完成定制硬件及軟件開發支持Linux系統定制支持OEM/ODM定制支持項目外包開發 查看更多
